(1)機(jī)械研磨法制備硫酸鋇

重晶石礦莫氏硬度較低，而且密度大、脆性好，容易粉碎，因此，大多采用干法工藝。常用設(shè)備有機(jī)械沖擊磨、氣流磨、振動(dòng)磨等。其中采用氣流粉碎機(jī)可將重晶石粉碎到d97≤3um。如果在濕式選礦提純后接著進(jìn)行超細(xì)粉碎加工，也可采用濕法超細(xì)粉碎工藝，設(shè)備可選用攪拌磨、砂磨機(jī)、振動(dòng)磨、球磨機(jī)等。

(2)沉淀硫酸鋇制備方法

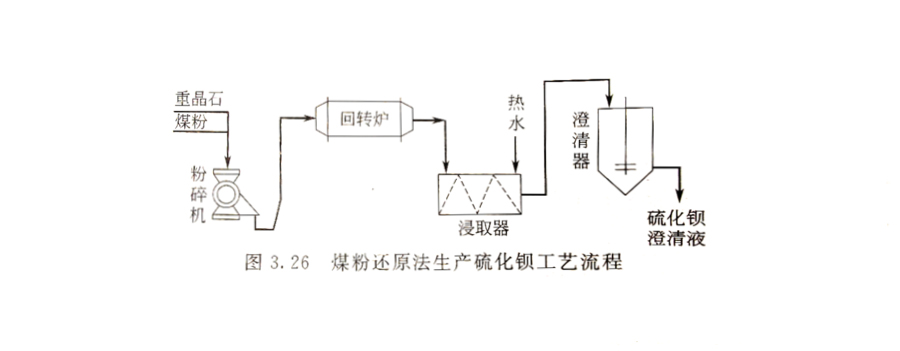

以重晶石為原料首先制備硫化鋇溶液，然后在硫化鋇溶液中加入（除去鈣、鎂后的）芒硝溶液進(jìn)行混合，于80℃進(jìn)行反應(yīng)，生成硫酸鋇沉淀，經(jīng)過(guò)濾、水洗和酸洗至懸浮液pH值5一6后，再經(jīng)過(guò)濾、干燥、粉碎后制得。用重晶石制備硫化鋇有煤粉還原法和氫氣還原法兩種工藝。煤粉還原法生產(chǎn)硫化鋇的主要原料為重晶石和煤粉。將重晶石( BaSO₄≥85%)和煤（固定碳>75%）按100：(25~27)  （以質(zhì)量份計(jì)）的配比混合，經(jīng)粉碎、篩分后，連續(xù)加入轉(zhuǎn)爐在1000～13 00℃進(jìn)行還原反應(yīng)。其生產(chǎn)工藝如圖3.26所示。主要反應(yīng)式如下。

BaSO₄+4C→BaS+4CO

BaSO₄+2C→BaS+2CO₂

還原反應(yīng)生成的硫化鋇熔體再在螺旋浸取器中，用熱水逆流方式浸取。浸取稀液送至螺旋浸取器中部，調(diào)節(jié)熱水和稀液的流量，使硫化鋇溶液濃度達(dá)到220g/L左右即可將溶液放人澄清器加熱至85℃以上，靜置澄清后即得到硫化鋇溶液。
